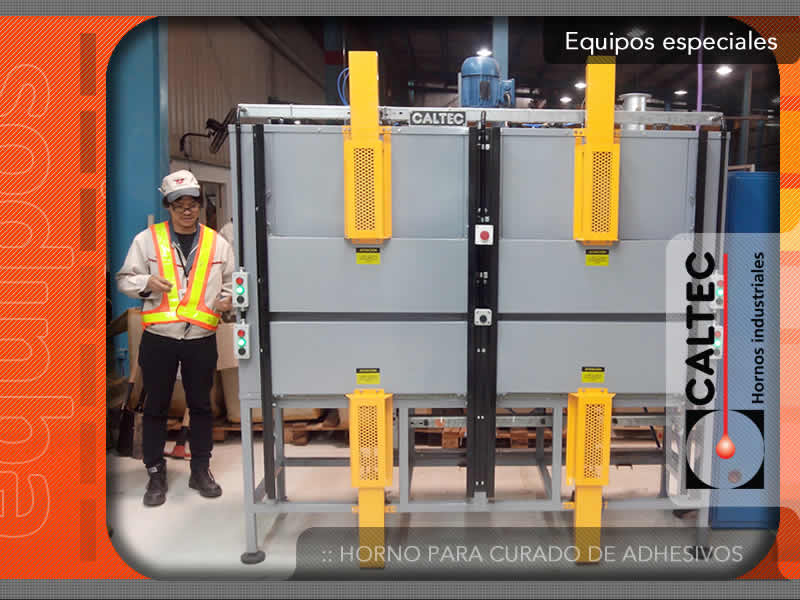

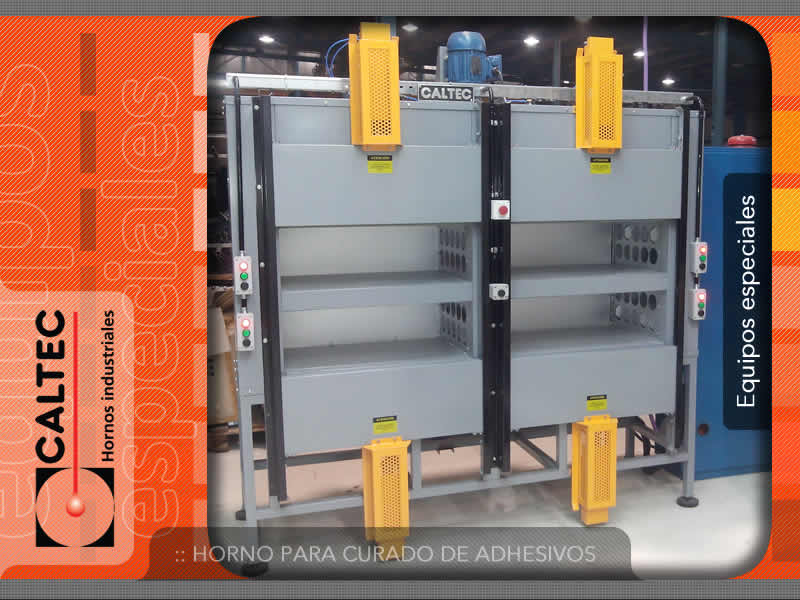

HORNOS PARA CURADO DE ADHESIVOS

Estos equipos fueron desarrollados para cubrir el requerimiento especial de empresas autopartistas para el curado de adhesivos para el pegado de textiles o cueros sintéticos.


Especificaciones Técnicas:


    :: Tipo de Carga:
    Frontal con 4 cámaras de trabajo.
    ::Temperatura máxima:
    120°C
    :: Sistema de circulación:
    De aire horizontal, en todo el ancho y alto de la cámara de trabajo.
    :: Dimensiones de cada cámara:
    Ancho: 800 mm  |  Alto: 250 mm  |  Profundidad: 500 mm
    :: Temperatura de uso normal:
    80°C
    :: Protecciones:
    De sobre temperatura.
    :: Cilíndros neumáticos:
    Para apertura y cierre de las puertas.
    :: Medición de temperatura:
  • Con termocupla tipo “J”.
    :: Alimentación del horno:
    VAC , 3 fases, 50 Hz,
    :: Uso:
    Diseñado para curar adhesivos de ornamentos de paneles de puerta.
    :: Detalle:
    Con control pirométrico digital, comando centralizado con P.L.C.

Estructura

Metálica: Diseño robusto autoportante, realizada en chapa doble decapada BWG 18 y perfiles laminados calidad SAE 1010, sólidamente vinculadas, obteniendo un conjunto de excelente solidez mecánica para soportar los esfuerzos a que ser  sometido y permitiendo mayor vida de servicio a la máxima temperatura de proceso.



Aislación térmica

    La aislación que se ofrece reduce a un mínimo las pérdidas térmicas y está compuesta de lana de vidrio compactada de un espesor de 100 mm.

Cámaras de trabajo

    El equipo dispondrá  de cuatro cámaras de trabajo con las siguientes dimensiones, cada una:
    ancho: 1000 mm, alto: 250 mm y profundidad: 500 mm



Circulación forzada

Para lograr alta homogeneidad de temperatura se dispone de un recirculador de aire  que provoca la circulación de aire caliente. El  motor, normalizado, está ubicado en la parte superior y tiene una potencia de 1.5 HP. 1500 rpm., 380 Volt., 50 Hz, IP 44. Se suministra con eje de transmisión balanceado estática y dinámicamente para evitar vibraciones.


Horno para Tratamiento Térmico de Garrafas

Equipo calefactor

El mismo está  compuesto por un paquete de resistencias blindadas, con una potencia total de 9 Kw, distribuidas de modo de obtener un máximo rendimiento térmico y formando un conjunto tapón abulonado para rápido acceso en caso de mantenimiento o reparaciones.


:: Cada uno de los cuatro sectores de trabajo en el frente de la estufa, llevan una caja estanca con botoneras de comando y emergencia.



Tablero de comando y control

La potencia se comanda mediante Relays de estado sólido (tiristores) y el control se realiza con un pirómetro electrónico digital con sensor Pt 100.
El comando centralizado se maneja mediante un PLC, donde se programan todas las tareas que realizará el equipo en forma automática.


Accionamiento neumático

Cada una de las cámaras tendrá puerta de tipo guillotina con accionamiento neumático independiente, el comando es manual pero a la vez existen enclavamientos de seguridad que responden a la lógica de comando requerida.
Cada una de las puertas lleva en su parte inferior un protector de goma siliconada para evitar el aplaste de las manos del operador.
