Video del Horno Tipo Libro





Estufa "CALTEC" Especial de Carga Vertical Tipo Libro:

El por qué de nuestro equipo:

Estos equipos fueron diseñados para secado,
curado, calentamiento, envejecido o cualquier
otro proceso térmico en el que se utilicen
equipos de manipulación aérea.
Pueden fabricarse para temperaturas de
trabajo de hasta 650 °C.
La puerta es de apertura total la cual expone
todo el espacio de útil de trabajo para una
fácil carga.
Construido para el uso diario, duro, continuo.
Ideal para aplicaciones severas de servicio.

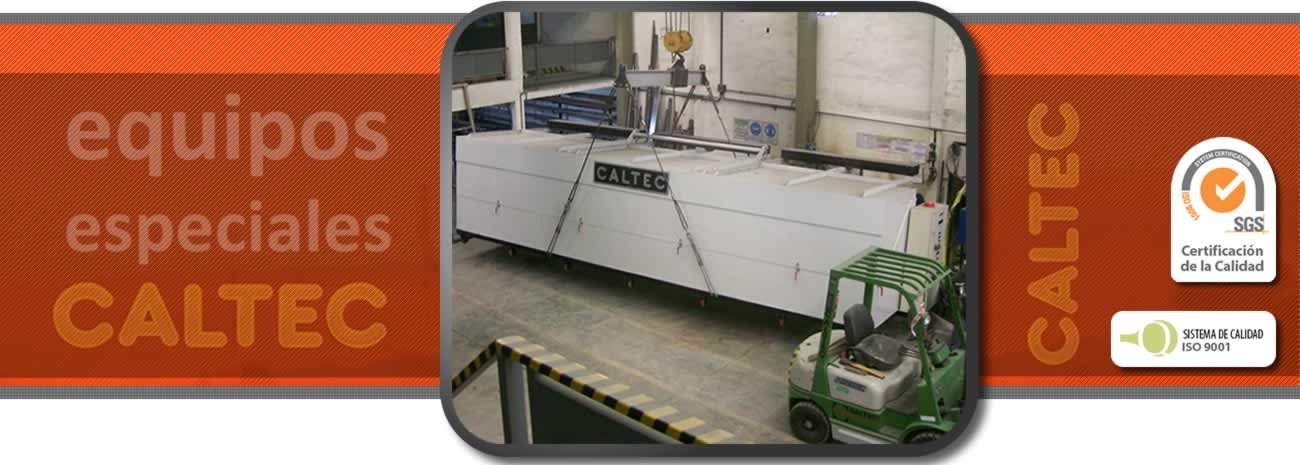

Horno para Tratamiento Térmico de Garrafas






Características particulares del equipo fabricado:


    :: Carga del horno:
    Superior, con tapa tipo "L".
    :: Temperatura máxima:
    250°C
    :: Sistema de circulación:
    De aire horizontal, en todo el ancho y alto de la cámara de trabajo.
    :: Volumen de cámara:
    6,63 metros cúbicos
    :: Dimensiones de la cámara:
    Ancho: 7,925 m
    Alto: 0,9144 m
    Profundidad: 0,9144 m
    :: Temperatura de uso normal:
    210°C
    :: Protecciones:
    De sobre temperatura
    :: Cilindros neumáticos:
  • Para apertura y cierre de tapa superior.
    :: Medición de temperatura:
    Con termocupla tipo "J".
    :: Alimentación del horno:
    380 VCA, 3 fases, 50 Hz.
    :: Soporta equipos de:
    2 Tn. (tubulares de 8 pulgadas de diámetro).



Estructura metálica:

Diseño autoportante, realizada en chapa doble decapada BWG 18, 16 y perfiles laminados calidad SAE 1010, sólidamente vinculados, obteniendo un conjunto de excelente solidez mecánica para soportar los esfuerzos que será sometido y permitiendo a su vez una mayor vida de servicio. El equipo está diseñado para acceder al interior del mismo por intermedio de dos pistones neumáticos que accionan la parte superior del horno estando abisagrado el mismo en la parte posterior teniendo todo el frente acceso.





Aislación térmica:

El horno está realizado con paneles de chapa plegada rellenos con lana de vidrio. El  espesor de la aislación es de 100 mm. lo que posibilita una temperatura adecuada en la cara exterior del horno para realizar las tareas normales de taller en el área circundante.



Equipo calefactor:

Este equipo es compacto compuesto por resistencias blindadas con vaina en acero inoxidable de baja carga específica, obteniéndose larga vida en las mismas, y de una potencia de 108 Kw. Para trabajar en 3 x 380 Volt.








Caltec


Inicio
Caltec


Circulación forzada:

el diseño del equipo cuenta con tres ventiladores centrífugos de diseño adecuado para una operación silenciosa y máximo rendimiento, con ejes diseñados para los exigencias mecánicos de funcionamiento, poseyendo disipadores de calor para no transmitir las temperaturas en los rodamientos..
Los ventiladores centrífugos, impulsan el aire a través de la cámara de trabajo en forma horizontal y opuesta, los motores son cada uno de una potencia de 2 HP. 1500 rpm. 380 Volt. 50 hz. IP 55.   Los rotores son balanceados estática y dinámicamente.



Tablero de comando y control:

El total de la lógica de control, comando y fuerza será alojada en un gabinete metálico de finas líneas externas, estanco, con puertas abisagradas y cerradura, todos los sólidos y acometidos serán realizados con material normalizado y manteniendo la estanqueidad del tablero. En la parte exterior, mediante señalización luminosa y una lógica secuencial, estarán indicados todos los estados de proceso para poder visualizar a distancia.



Accionamiento neumático:

posee dos pistones neumáticos, con su correspondiente conjunto modular FRL 10 bar (filtro, regulador y lubricante) con todos los elementos necesarios para la instalación descrita. Posee un sistema de seguridad para no accionar accidentalmente el pistón neumático.
